壓片機安裝與調整
日期：2019/4/11 11:45:42 標簽：

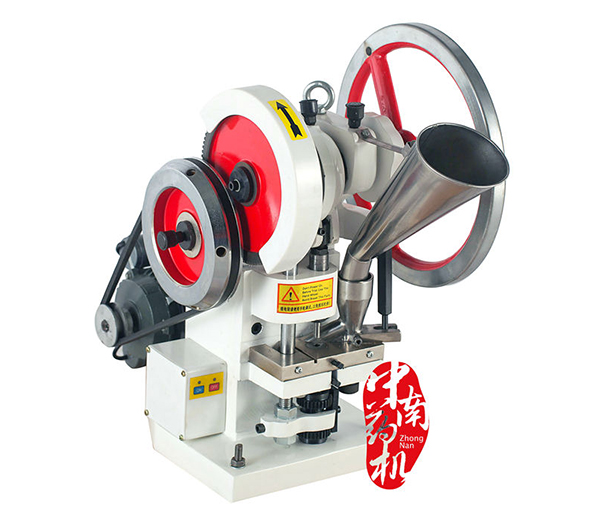

壓片機主要安裝在牢固的木制工作臺上（也可安裝在水泥臺上）用三付M12地腳螺釘固定。工作臺面至地面的高度約600毫米左右（以手搖，操作方便為度）。為了拆卸修理方便，在木制工作臺上對應下沖芯桿的位置片還應有一個直徑約35毫米的孔。今天中南藥機小編主要是淺談一下壓片機的安裝與調整：

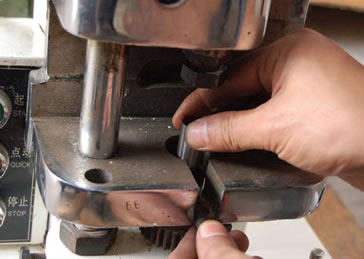

1、沖模的安裝：
⑴安裝上沖：旋松下沖固定螺釘、轉動手輪使下沖芯桿升到zui高位置，把下沖桿插入下沖芯桿的孔中（注意使下沖桿的缺口斜面對準下沖緊固螺釘，并要插到底）zui后旋緊下沖固定螺釘。
⑵安裝下沖：旋松上沖緊固螺母，把上沖芯桿插入上沖芯桿的孔，要插到底，用扳手卡住上沖芯桿下部的六方、旋緊上沖緊固螺母。
⑶安裝中模：旋松中模固定螺釘，把中模拿平放入中模臺板的孔中，同時使下沖進入中模的孔中、按到底然后旋緊中模固定螺釘。放中模時須注意把中模拿平，以免歪斜放入時卡住，損壞孔壁。
⑷用手轉動手輪、使上沖緩慢下降進入中�？字校^察有無碰撞或磨擦現象，若發生碰撞或磨擦，則松開中模臺板固定螺釘（兩只），調整中模臺板固定的位置，使上沖進入中�？字�，再旋緊中模臺板固定螺釘，如此調整直到上沖頭進入中模時無碰撞或磨擦方為安裝合格。
2、出片的調整：
轉動手輪使下沖升到zui高位置，觀察下沖口面是否與中模平面相齊（或高或低都將影響出片）若不齊則旋松蝶形螺絲，松開齒輪壓板轉達動上調節齒輪，使下沖口面與中模平面相齊，然后仍將壓板按上，旋緊蝶形螺絲。
至此，用手搖動手輪，空車運轉十余轉，若機器運轉正常，則可加料試壓，進行下一步調整。
3、充填深度的調整（即藥片重量的調整）
旋松蝶形螺絲，松開齒輪壓板。轉動下調節齒輪向左轉使下沖芯桿上升，則充填深度減少（藥片重量減輕）。調好后仍將輪齒壓板按上，旋緊蝶形螺絲。
4、壓力的調整（即藥片硬度的調整）
旋松連桿鎖緊螺母、轉動上沖芯桿，向左轉使上沖芯桿向下移動，則壓力加大，壓出的藥片硬度增加；反之，向右轉則壓力減少，藥片硬度降低，調好后用扳手卡住上沖芯桿下部的六方，仍將連桿鎖緊螺母鎖緊。
至此，沖模的調整基本完成，再啟動電機試壓十余片，檢查片重，硬度和表面光潔度等質量如合格，即可投料生產。在生產過程中、仍須隨時檢查藥片質量，及時調整。
5、沖模的拆卸
⑴拆卸上沖：旋松上沖緊固螺母，即可將上沖桿拔出，若配合較緊，可用手鉗夾住上沖桿將其拔出，但要注意不可損傷沖頭棱刃。
⑵拆卸中模：旋松中模固定螺釘，旋下下沖固定螺寧，旋松蝶形螺絲，松開齒輪壓板。轉達動調節齒輪使下沖芯桿上升藥十毫米，輕輕轉動手輪，使下沖芯桿將中模頂出一部份，用手將中模取出，若中模在孔中配合緊密，不可用力轉動手輪硬頂，以免損壞機件。這時須拆下中模臺板再取出中模。
⑶拆卸下沖：先已旋下下沖固定螺釘，再轉動手輪使下沖芯桿升到zui高位置，即可用手拔出上沖桿。若配合緊密，可用手鉗夾出（注意不要損傷沖頭棱刃）。
⑷沖模拆卸后尚須轉動調節齒輪，使下沖芯桿退下約10毫米，轉動手輪使下沖芯桿升到zui高位置時，其頂端不高于中模臺板的底面隨可（這一步不要忽略，以免再次使用時發生下沖芯桿與中模頂撞的事故）。zui后仍將下沖固定螺釘旋上。
