提取濃縮機組ZNTD-50L/100L您當前所在的位置：首頁>>產品展示>> > 產品展示 > 提取濃縮系列>>詳細介紹

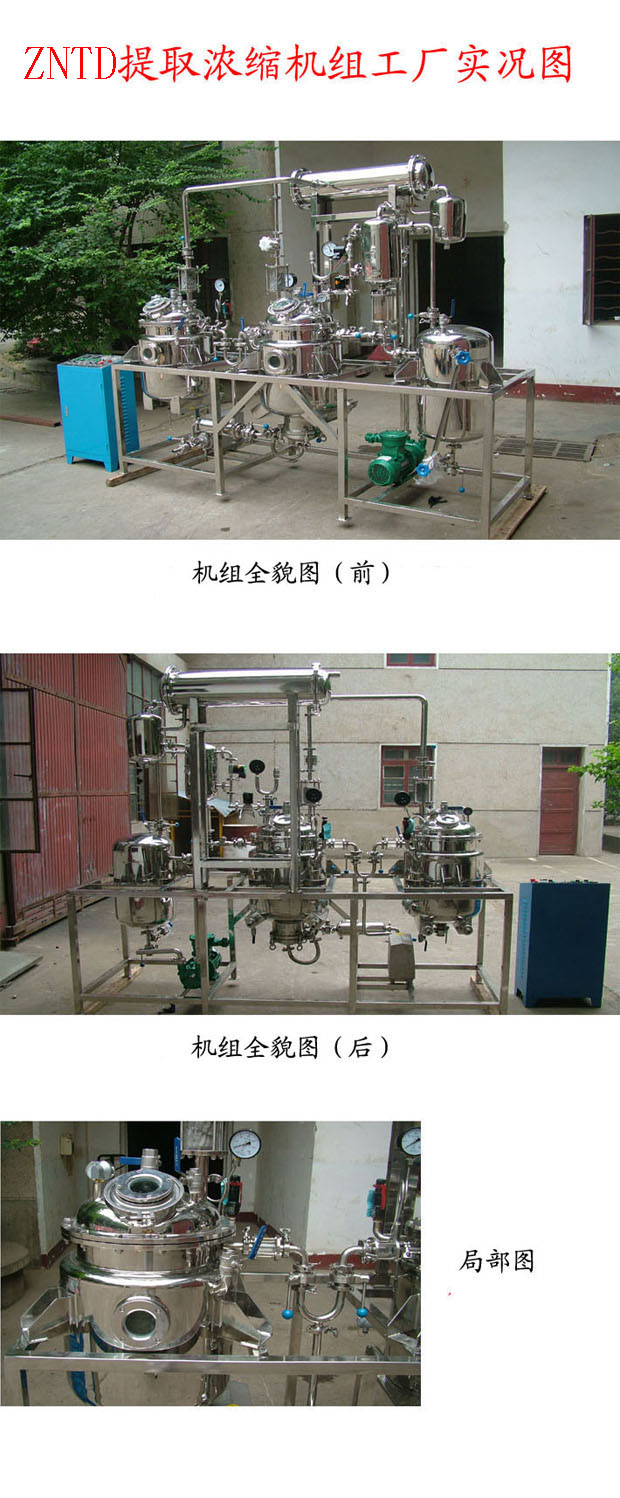

提取濃縮機組ZNTD-50L/100L
日期：2012/6/7 8:58:00 標簽：提取濃縮機組
技術參數
性能說明
微型
提取濃縮機組
規格型號
ZNTD-50
電加熱
外形尺寸（長×寬×高）
2500×953×2245（mm）
提取罐
提取罐容積 L
50
1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。
2、表面處理：設備內外表面拋光，確保無衛生死角。
3、材質厚度：內膽δ=3mm/304；夾套δ=3mm/304；保溫δ=2mm/304。
4、設備附件：消泡器、1.5m2冷凝器、1.2L油水分離器、及系統內連接管道、閥門、儀表等
投料量 kg/批
5-15
加熱面積 m2
0.6
夾套工作壓力 MPa
<0.1
夾套工作溫度 ℃
105
內膽工作壓力 MPa
-0.09
電加熱總功率 KW
12
電加熱組 組
2
電加熱介質
水
濃縮部份
濃縮罐容積 L
50
1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。
2、設備材質及厚度：內膽δ=3mm/304；夾套δ=3mm/304；保溫δ=2mm/304；受液槽δ=3mm/304。
3、表面處理：設備內外表面拋光，確保無衛生死角。
加熱面積 m2
0.58
受液槽容積 L
50
夾套工作溫度 ℃
105
濃縮比重
1.2-1.4
電加熱總功率 KW
12
電加熱組 組
2
電加熱介質
水
共同參數
濃縮或提取溫度 ℃
45-100
1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。
2、附件：配控制箱1件、溫控儀2個。
加熱介質
水
溫度顯示范圍 ℃
0-200
循環耗水量 t/h
2
技術參數
性能說明
微型
提取濃縮機組
規格型號
ZNTD-100
電加熱
外形尺寸（長×寬×高）
2850×850×2429（mm）
提取罐
提取罐容積 L
100
1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。
2、表面處理：設備內外表面拋光，確保無衛生死角。
3、材質厚度：內膽δ=3mm/304；夾套δ=4mm/Q235-B；保溫δ=2mm/304。
4、設備附件：消泡器、2m2冷凝器、0.35m2冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等
投料量 kg/批
10-30
加熱面積 m2
1
夾套工作壓力 MPa
<0.1
內膽工作壓力 MPa
-0.09
電加熱總功率 KW
15
電加熱組 組
2
電加熱介質
水
濃縮部份
濃縮罐容積 L
100
1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。
2、設備材質及厚度：內膽δ=3mm/304；夾套δ=4mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。
3、表面處理：設備內外表面拋光，確保無衛生死角。
加熱面積 m2
0.95
受液槽容積 L
100
濃縮比重
1.2-1.4
電加熱總功率 KW
15
電加熱組 組
2
電加熱介質
水
共同參數
濃縮或提取溫度 ℃
45-100
1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。
2、附件：配控制箱1件、溫控儀2個。
加熱介質
水
溫度顯示范圍 ℃
0-200
循環耗水量 t/h
2.5
技術參數
性能說明
微型
提取濃縮機組
規格型號
ZNTD-200
電加熱
外形尺寸（長×寬×高）
3161×1100×3000（mm）
提取罐
提取罐容積 L
200
1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。
2、表面處理：設備內外表面拋光，確保無衛生死角。
3、材質厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。
4、設備附件：消泡器、3m2冷凝器、0.45m2冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等
投料量 kg/批
20-60
加熱面積 m2
1.25
夾套工作壓力 MPa
<0.1
內膽工作壓力 MPa
-0.09
電加熱總功率 KW
18
電加熱組 組
2
電加熱介質
水
濃縮部份
濃縮罐容積 L
200
1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。
2、設備材質及厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。
3、表面處理：設備內外表面拋光，確保無衛生死角。
加熱面積 m2
1.35
受液槽容積 L
200
濃縮比重
1.2-1.4
電加熱總功率 KW
18
電加熱組 組
2
電加熱介質
水
共同參數
濃縮或提取溫度 ℃
45-100
1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。
2、附件：配控制箱1件、溫控儀2個。
加熱介質
水
溫度顯示范圍 ℃
0-200
循環耗水量 t/h
4
技術參數
性能說明
微型提取濃縮機組
規格型號
ZNTD-300
電加熱
外形尺寸（長×寬×高）
3492×1350×3228（mm）
提取罐
提取罐容積 L
300
1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。
2、表面處理：設備內外表面拋光，確保無衛生死角。
3、材質厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。
1、設備附件：消泡器、5.4m2冷凝器、0.55m2冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等
2、附：可移動樓梯1架（碳鋼）。
投料量 kg/批
30-100
加熱面積 m2
1.9
夾套工作壓力 MPa
<0.1
內膽工作壓力 MPa
-0.09
電加熱總功率 KW
24
電加熱組 組
4
濃縮部份
濃縮罐容積 L
300
1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。
2、設備材質及厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。
3、表面處理：設備內外表面拋光，確保無衛生死角。
加熱面積 m2
1.5
受液槽容積 L
300
濃縮比重
1.2-1.4
電加熱總功率 KW
36
電加熱組 組
4
共同參數
濃縮或提取溫度 ℃
45-100
1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。
2、附件：配控制箱1件、溫控儀2個。
加熱介質
水
溫度顯示范圍 ℃
0-200
循環耗水量 t/h
8
技術參數
性能說明
微型提取濃縮機組
規格型號
ZNTD-500
電加熱
外形尺寸（長×寬×高）
4039×1760×3621（mm）
提取罐
提取罐容積 L
500
1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。
2、表面處理：設備內表面拋光，確保無衛生死角，外表面全部處理拋光。
3、材質厚度：內膽δ=5mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。
1、設備附件：消泡器、9.2m2冷凝器、0.7m2冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等
2、附：可移動樓梯1架（碳鋼）。
投料量 kg/批
50-167
加熱面積 m2
2.5
夾套工作壓力 MPa
常壓
內膽工作壓力 MPa
負壓
電加熱總功率 KW
36
電加熱組
4
濃縮部份
濃縮罐容積 L
500
1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。
設備材質及厚度：內膽δ=5mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304;受液槽δ=4mm/304。
2、表面處理：設備內表面拋光，確保無衛生死角，外表面全部處理拋光。
加熱面積 m2
2.3
受液槽容積 L
500
濃縮比重
1.2-1.4
電加熱總功率 KW
60
電加熱組
4
共同參數
濃縮或提取溫度 ℃
45-100
1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。
2、附件：配控制箱1件、溫控儀2個。
加熱介質
水
溫度顯示范圍 ℃
0-200
循環耗水量 t/h
12
